新能源汽车充电站安全风险梳理及预防建议

时间:2024-06-19 点击次数:1228




     充电站的安全风险预防十分重要。

      本篇文章为充电站常见安全隐患典型问题整理,并针对具体问题给予一定建议,希望给场站运维相关从业人员一定的帮助。

01

重点安全隐患典型问题

      ✘ 问题1:交直流充电桩桩体外壳未设置明显接地。

      不符合广东省标准DBJ/T 15-150-2018《电动汽车充电基础设施建设技术规程》4.7.3 “充电设备的金属外壳和支架、底座等金属构件均应就近与建筑物的接地装置可靠连接”要求。

      ✔  建议 :充电设备的金属外壳和支架、底座等金属构件应就近与建筑物的接地装置可靠连接或设置独立接地极,接地电阻应不大于4Ω。

      ✘ 问题2:配电箱金属外壳未设置明显接地。

      不符合DB44/T 2157—2019《公共场所(户外)用电设施建设及运行安全规程》中第4.3.2.1 条“用电设施的下列金属部分,均应通过保护接地装置可靠接地”中a项“户外配电箱、控制箱、通信箱、交通监控装置、广告灯箱、照明灯具等用电设备的底座、框架、外壳和遮拦”的要求。

      ✔  建议 :配电箱外壳应就近与建筑物的接地装置可靠连接(或设置站点独立接地装置连接),接地电阻应不大于4Ω。

      ✘ 问题3:部分充电站电选址不符合防火要求。

      大功率的充电设施(如直流充电桩、充电主机系统)安装在建筑物的地下负一层。不符合GB/T 51313-2018 《电动汽车分散充电设施工程技术标准》“表6.1.5 :多层汽车库充电设施防火单元最大允许建筑面积1250平方米,且要设置火灾自动报警系统、排烟设施、自动喷水灭火系统、消防应急照明和疏散指示标志”要求。

      ✔  建议 :大功率的充电设施(如非车载充电机、充电主机系统)不建议设在建筑物的地下层,宜集中设置在地上某一区域,并满足消防要求。

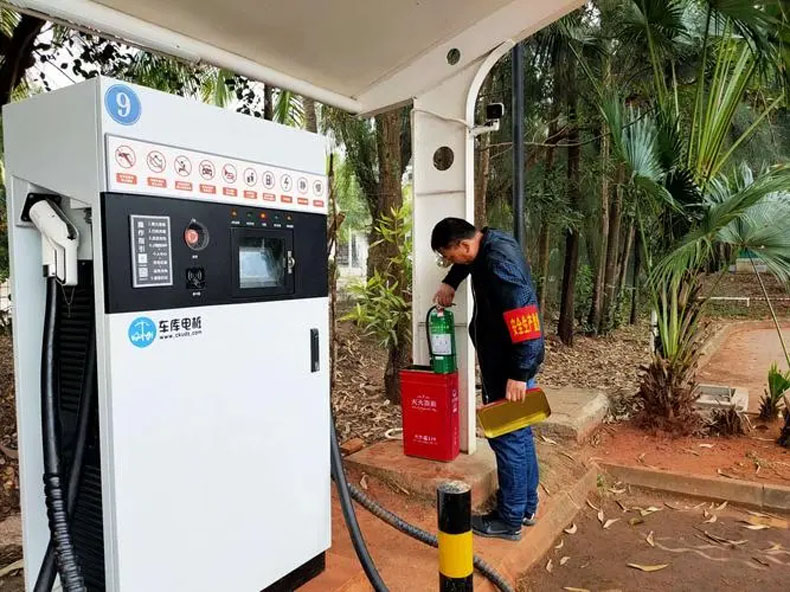

      ✘ 问题4:部分充电站未配置灭火器。

      不符合GB 50966-2014《电动汽车充电站设计规范》中第11.0.4条“电动汽车充电站建筑物灭火器的配置应符合现行国家标准《建筑灭火器配置设计规范》GB 50140的有关规定。

      室外充电区灭火器的配置应符合下列要求:

      ❶ 不考虑插电式混合动力汽车进入时,充电站应按轻危险级配置灭火器;

      ❷ 考虑插电式混合动力汽车进入时,充电站应按严重危险级配置灭火器。

      ✔  建议 :

      ❶ 站点消防器材应配置齐全、完好。

      ❷ 无插电式混合动力汽车进入的充电设施区域宜放置不少于4kg的手提式干粉灭火器,放置距离为15米一个,不足15米取整放置且一个配置点不应少于2具;

      ❸ 有插电式混合动力汽车的充电设施区域宜放置不少于4kg的手提式干粉灭火器,放置距离为9米一个,不足9米取整放置且一个配置点不应少于2具。

      ❹ 在充换电基础设施附近,宜增加配置灭火剂充装量不小于30L的推车式水基型灭火器或推车式水喷雾灭火器,推车式灭火器最大保护距离30m。

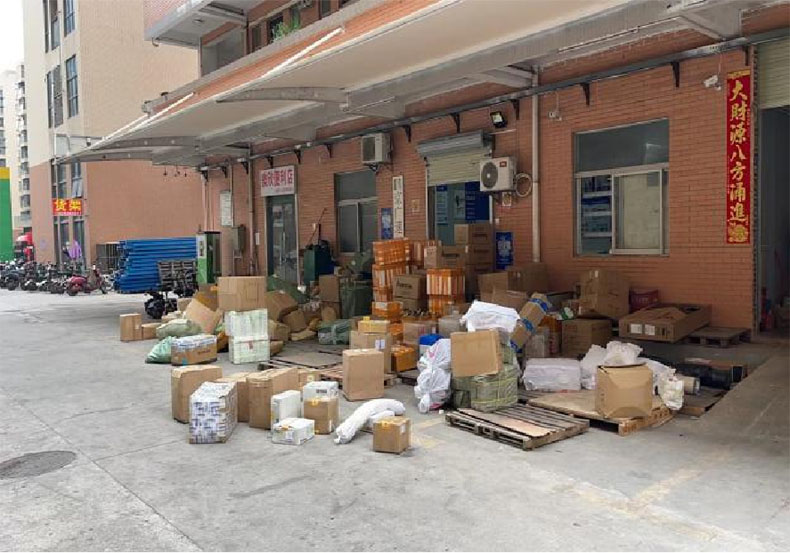

      ✘ 问题5:充电站点堆积较多易燃纸皮杂物,存在严重消防安全隐患。

      不符合GB/T 37293-2019《城市公共设施 电动汽车充换电设施运营管理服务规范》5.3“充换电设施充换电工作区域不应存放易燃易爆物品、污染和腐蚀介质”的要求。

      ✔  建议 :及时清理站点堆积的易燃杂物,做好站点消防安全管理,做好站点快递堆积区域与充电区域的有效隔离。

      ✘ 问题6:部分充电桩设置在疏散通道门口,且紧靠建筑物窗户布置。

      充电时发生火灾会严重影响人员疏散,存在较大消防安全隐患,不符合DBJT 15-150-2018广东《电动汽车充电基础设施建设技术规程》4.2.2(2)“充电设备不应布置于疏散通道上,且充电时不应影响人员疏散”的要求。

      ✔  建议 :做好站点疏散通电两侧与充电区域的有效隔离,做好站点消防安全管理,充电设备不应布置于疏散通道两侧。

02

较大安全隐患典型问题

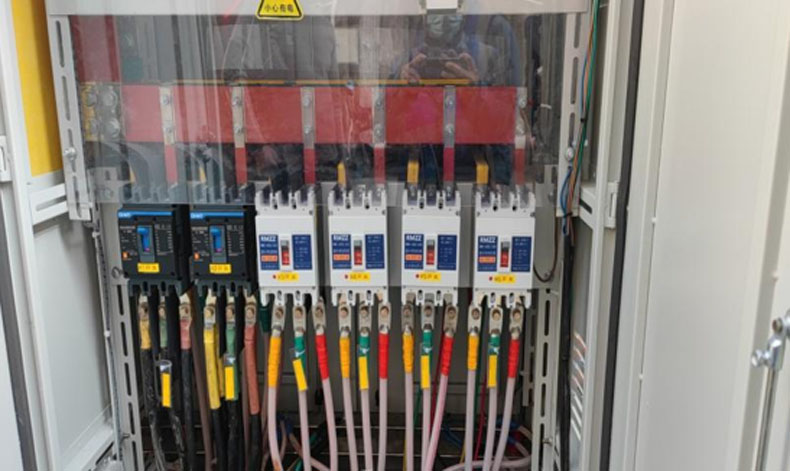

      ✘ 问题1:箱变低压柜出线开关不是漏电开关(下级配电箱、充电桩进线开关也不是漏电开关)。

      不符合GB 50966-2014《电动汽车充电站设计规范》5.2.4 第1条“电源进线宜采用阻燃电缆及电缆护管,并应安装具有漏电保护功能的空气开关”要求。在发生人身触电时开关不会立刻跳闸,存在较大的人身触电安全隐患。

      ✔  建议 :低压柜、配电箱出线开关或充电桩交流进线开关应有一侧具备漏电保护功能。

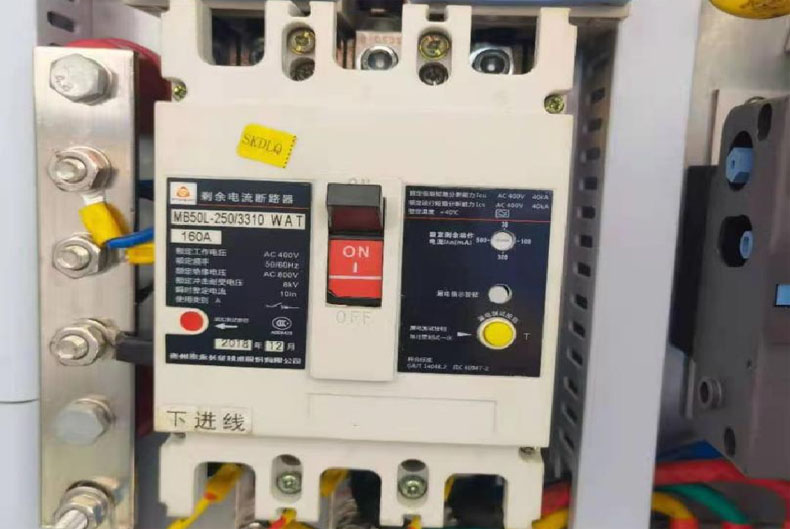

      ✘ 问题2:操作充电桩漏电开关测试按钮,开关不能跳闸;且开关漏电保护定值设定为500mA或300mA,设定值过大。

      发生漏电时,不能以最短时间切除开关,可能起不到有效的保护作用。

      ✔  建议 :剩余电流保护装置(RCD)动作试验每月应不少于一次,剩余电流条件下的动作特性试验每年应不少于一次。充电桩漏电保护开关漏电动作电流值宜设置为100mA及以下,漏电动作时间宜设置为最小时间。

      ✘ 问题3:配电箱以及充电桩进出线缆严重发热或充电模块输入输出线缆发热。

      配电箱进线电缆A相驳接头处电缆出现烧黑开裂的情况,现场实测配电箱A相剥接头处电缆最高温度已超160℃。充电桩模块后端输入输出接线严重发热,接头烧坏。

      ✔  建议 :

      ❶ 立即停电处理,对发热原因进行排查,更换烧坏电缆头。

      ❷ 站点运维巡检人员应定期对设备、线缆进行红外测温检查。

      ✘ 问题4:充电桩枪线扭伤严重,扭伤部位温度明显异常,最高温度63℃。充电枪枪头散发出明显的烧焦味。

      ✔  建议 :

      ❶ 定期整理枪线,对发热严重枪线进行维修或更换;

      ❷ 查明原因,及时对故障的充电枪枪头进行维修或更换;

      ❸ 站点运维巡检人员应定期对充电桩进行红外测温检查。

      ✘ 问题5:配电箱未安装浪涌保护器,充电桩内部也未配置;或配电箱内、充电桩内浪涌保护器已动作失效。

      不符合GB/T 18487.1-2015《电动汽车传导充电系统 第1部分:通用要求》中第11.7条“电涌保护器的安装与选型应根据供电设备的安装场所并满足GB 50057-2010中6.4的要求,当充电设备必须采取避雷防护措施时,应在导电体和PE之间安装浪涌保护装置”要求。

      ✔  建议 :及时加装或更换故障浪涌保护器。

      ✘ 问题6:配电箱内电缆进出线孔洞未封堵。

      如未做封堵,可能会出现小动物进入的情况,造成短路故障;也会造成配电箱内凝露严重,有较多水珠,导致电气设备氧化生锈,或导致配电箱内铜排、电缆等电气连接点出现严重受潮、腐蚀现象。

      ✔  建议 :配电箱各处孔洞应用阻燃性防火泥封堵严密。

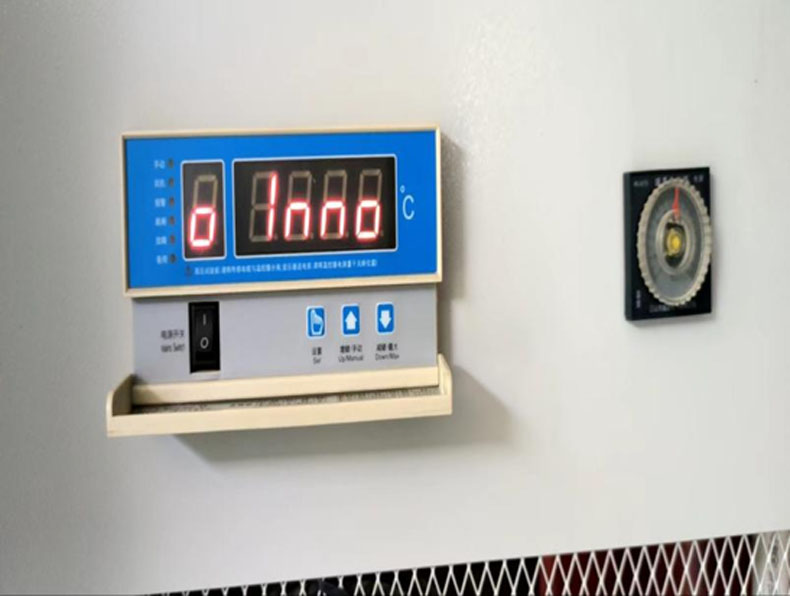

      ✘ 问题7:箱变变压器的温度控制器不能启动风扇,显示故障代码;或温度控制器失电,严重影响变压器的安全运行。

      ✔  建议 :委托有资质的电力企业对故障设备进行维修,保障变压器运行过程中能正常散热。

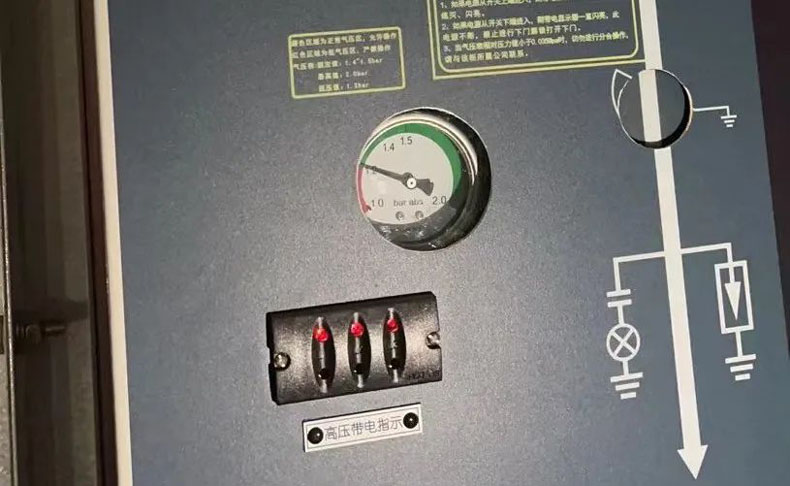

      ✘ 问题8:箱变高压室SF6环网柜气压偏低(已靠近红色低气压区域或处于红色低气压区域),影响高压柜安全运行。

      ✔  建议 :委托有资质的电力施工企业尽快查明原因,对设备进行维修或更换。

      ✘ 问题9:箱变低压出线柜大开关接小线。

      额定电流63A/250A开关接2.5mm²、1.5mm²的照明或监控线缆,一旦出现线缆故障,开关无法起到保护作用(线缆被施工人员挖伤,烧断,但是开关没有动作跳闸)。

      ✔  建议 :

      ❶ 根据实际负荷配置开关与电缆,每个开关对应一个出线回路;

      ❷ 运行中加强设备定期巡检,做好红外测温检查,及时发现设备运行安全隐患。

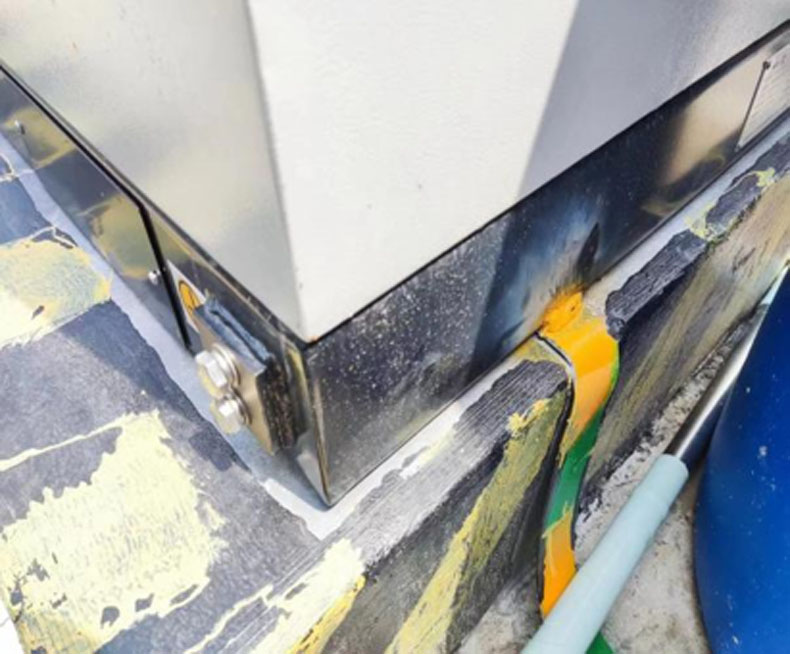

      ✘ 问题11:配电箱及充电堆接地不规范,接地扁铁与设备底座焊接接触面积不足。

      不符合GB 50169《电气装置安装工程 接地装置施工及验收规范》 3.4.2“接地体(线)的焊接应采用搭接焊,其搭接长度必须符合下列规定 1:扁钢应为其宽度的2倍(且至少3个棱边焊接)”的要求。

      ✔  建议 :

      ❶ 重新焊接,接地线、接地极采用电弧焊连接时应采用搭接焊缝,其搭接长度应满足:扁钢应为其宽度的2倍且不得少于3个棱边焊接;

      ❷ 圆钢应为其直径的6倍;

      ❸ 圆钢与扁钢时,其长度应为圆钢直径的6倍。

      ✘ 问题11:绝缘手套、绝缘鞋老化破损严重,未送专业检测机构进行定期检测,缺少验电棒和接地线等绝缘安全工器具。

      不符合GB 26860《电力安全工作规程(发电厂和变电站电气部分)》要求,绝缘安全工器具试验合格后方可使用,不得超期使用。

      ✔  建议 :

      ❶ 绝缘安全工器具应配置齐全、完好;

      ❷ 各种安全工器具均应按GB 26860规定的试验项目、周期和要求进行试验,试验合格后方可使用,不得超期使用。

      ✘ 问题12:站点灭火器气压不足,灭火器无定期检查记录。

      不符合《中华人民共和国消防法(2021修订版)》第二章火灾预防第十六条中第二点“按照国家标准、行业标准配置消防设施、器材,设置消防安全标志,定期组织检验、维修,确保完好有效”要求。

      ✔  建议 :

      ❶ 及时对过期、失效的消防设施、器材进行更换;

      ❷ 每月对消防设施、器材进行检查和记录。

      ✘ 问题13:运营企业没有提供站点高低压配电及充电设施巡检记录、漏电开关动作测试、站点接地电阻测试、箱变高低压配电设备定期试验等安全管理资料供现场查验。

      不符合DB44∕T 2156-2019《公共场所(户内)用电设施建设及运行安全规程》第6.1.11条“用电设施运行维护应配备相关标准、规程以及设备台账、竣工图纸、设备厂家资料、验收记录、巡视记录、设备动作记录、缺陷和故障处理记录、试验记录、应急预案等管理资料”要求。

      ✔  建议 :

      ❶ 运营企业应做好站点高低压配电及充电设施定期巡检工作(每月一次),做好漏电开关定期动作试验(每月至少一次),接地电阻定期试验(每年至少一次)。

      ❷ 配电房、箱变高低压配电设备试验周期:新投运设备运行满2年应进行首次预防性试验,往后每6年应至少进行1次预防性试验。


03

轻微安全隐患典型问题

      ✘ 问题1:箱变高压室进水;充电桩内部进水,设备内部存在较多积水。

      ✔  建议 :检查设备进水、渗水原因,及时进行维护处理。

      ✘ 问题2:充电桩枪线脱落,充电枪枪头损坏、绝缘帽缺失,枪头锁止装置损坏失效。

      不符合GB/T 20234-2015《电动汽车传导充电用连接装置第1部分:通用要求》第1部分中第6.2.3条“供电插头与车辆插头的外壳应将端子和充电电缆的端部完全封闭”要求。

      ✔  建议 :

      ❶ 固定枪缆绝缘层,避免枪缆外露,割伤电缆;

      ❷ 及时对有问题的充电枪枪头进行更换或维修,以免发生触电、漏电等事故或造成车辆充电损坏故障。

      ✘ 问题3:站点充电桩无安全警示标识或警示标识不齐全。

      不符合DB44/T 2157—2019《公共场所(户外)用电设施建设及运行安全规程》第6.1.7条“用电设备应有清晰、完整、正确的标识和安全警示,应有日常维护人员有效联系方式及产权人信息,相关人员及信息变更应及时更换标识”要求。

      ✔  建议 :

      ❶ 按规范要求张贴各种安全警示标识。

      ❷ 充电设备应在醒目位置特别标识“有电危险”“未成年人禁止操作”“充电期间,人车分离”警示牌及安全注意事项,室外场所还应特别标识“雷雨天气禁止操作”警示牌。

      ❸ DBJT 15-150-2018《电动汽车充电基础设施建设技术规程》4.9.10

      ✘ 问题4:站点未张贴“禁止非法改装的电动两轮车进入充电”标识。

      ✔  建议 :在站点张贴告示,严禁非法改装的电动两轮车进入充电,并加强站内巡查监管。

04

结语

      运营企业可以参照以上安全问题加强对站点安全隐患问题的整改,履行企业安全主体责任,提高整改完成率,做到规范用电、安全用电,一旦发现问题应做到尽快整改,保证并推动充电行业的良好运行发展。

      让市民充电、换电更安全、更放心,实现行业规范发展与多方共赢。
